业界首款※保证线性精度(直线性)的光电传感器 ZA-B系列是业界首款 保证重复精度与线性精度（直线性）的光电传感器。
由于线性度得到保证，实现了「数字显示＝距离值」。可以按距离数值来设定阈值，任何人都能轻松进行高精度检测。
※2026年4月本公司调查
「数字显示＝距离值」，非常清晰易懂！

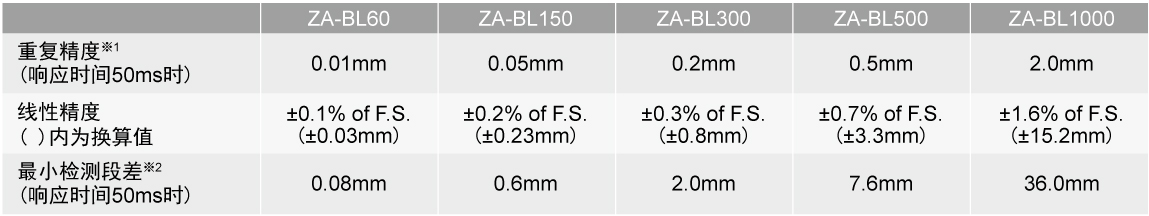

重复精度・线性精度・最小检测段差
※1 在静止状态下测量时测量值的峰值至峰值。
※2 最小检测段差: 设为滞后x2。滞后的设定值为: 线性精度÷2+重复精度
例: ZA-BL60，±0.1% of F.S.（±0.03mm）÷2+0.01=滞后: 0.04mm
在各种材质上实现稳定检测
凭借高分辨率快门与自动采样调整，根据受光量自动调节投光功率和时间。
无论是黑色工件、金属、透明体等多种材质，还是在近距离安装条件下，都能稳定检测。
相比传统机型，抗环境光干扰的性能也有所提升。

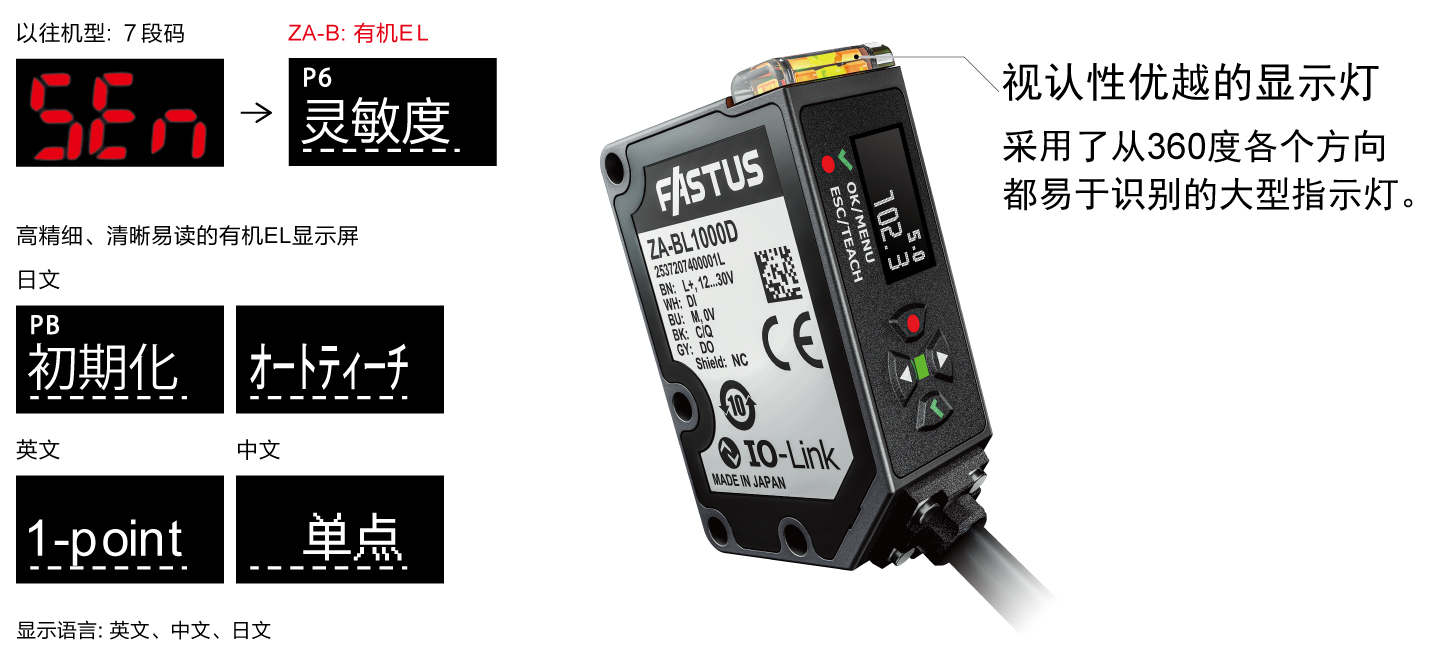

出色的易用性 高精细有机EL显示屏
采用了可视性优异的有机EL显示屏，
实现了以往7段码显示无法呈现的汉字、假名显示。
即使没有说明书，也能轻松识别设定项目，缩短设置时间。
丰富的示教功能 备有BGS自动、BGS单点、FGS单点、BGS三点示教等多种示教功能，可根据检测目的和场景灵活选用。
只需通过按钮操作即可更改阈值。

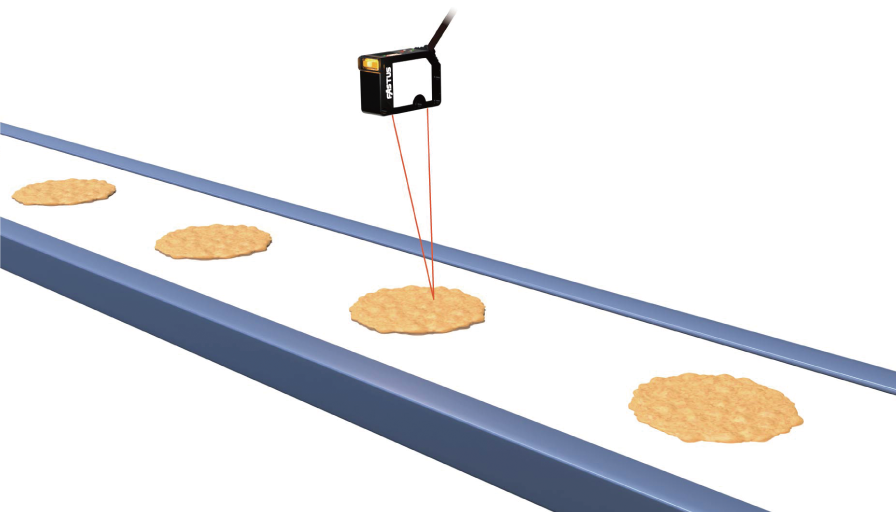

米饼的通过确认

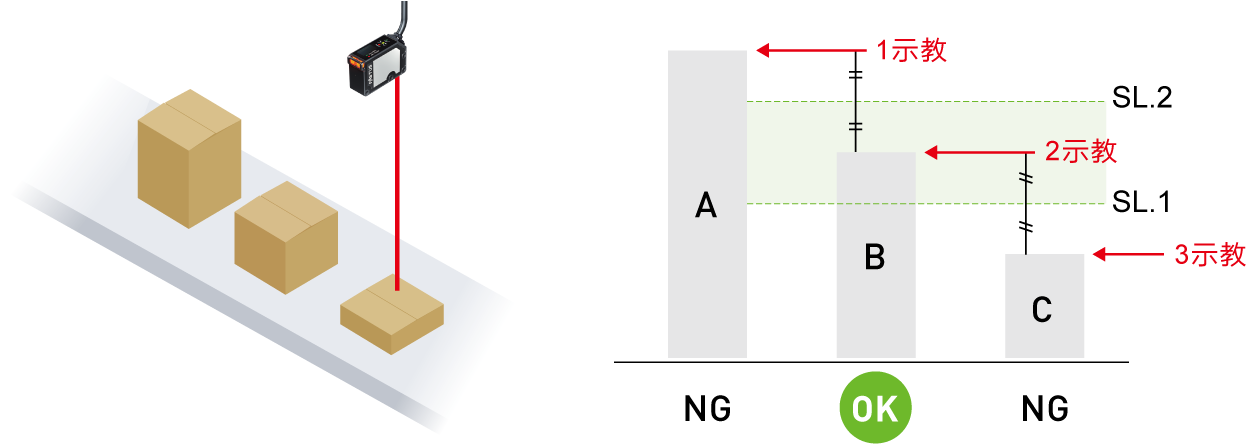

BGS三点
在高度不同的工件混在一起的情况下，用于想要检测特定工件(B)时。
分别对A、B、C三个工件进行示教后，A与B以及B与C的中间值会被设定为阈值(SL.1、SL.2)，从而可以只检测出B工件。
可选安装间距 包含与通用光电传感器相同的25.4mm间距安装孔，可从两种安装间距中选择。

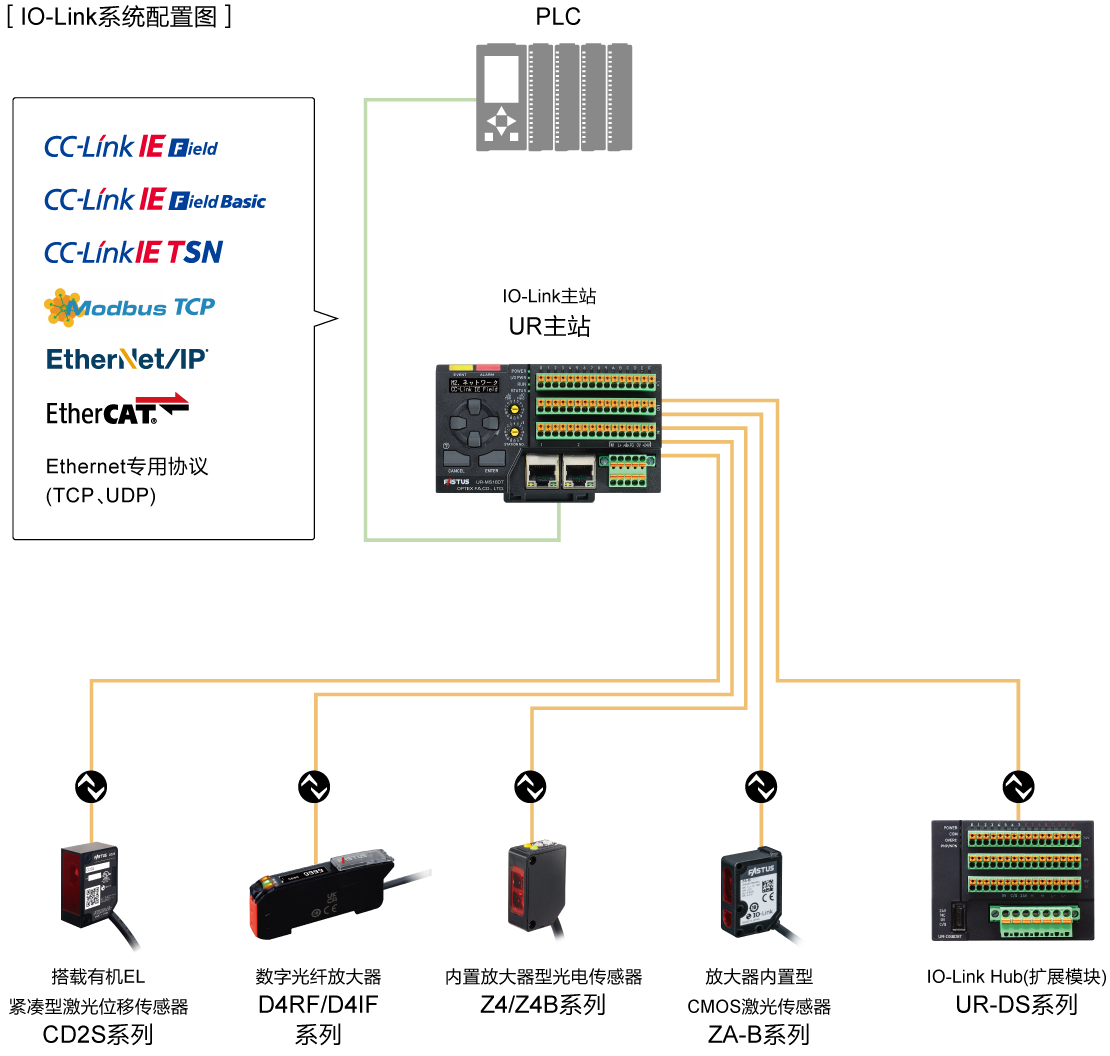

支持IO-Link IO-Link是通过数字信号将传感器和执行器与上级(网络)连接，推进智能工厂化的技术之一。
可以直接获取测量值的数值，减少模拟输入。
实现抗噪声、成本削减与预知保全。

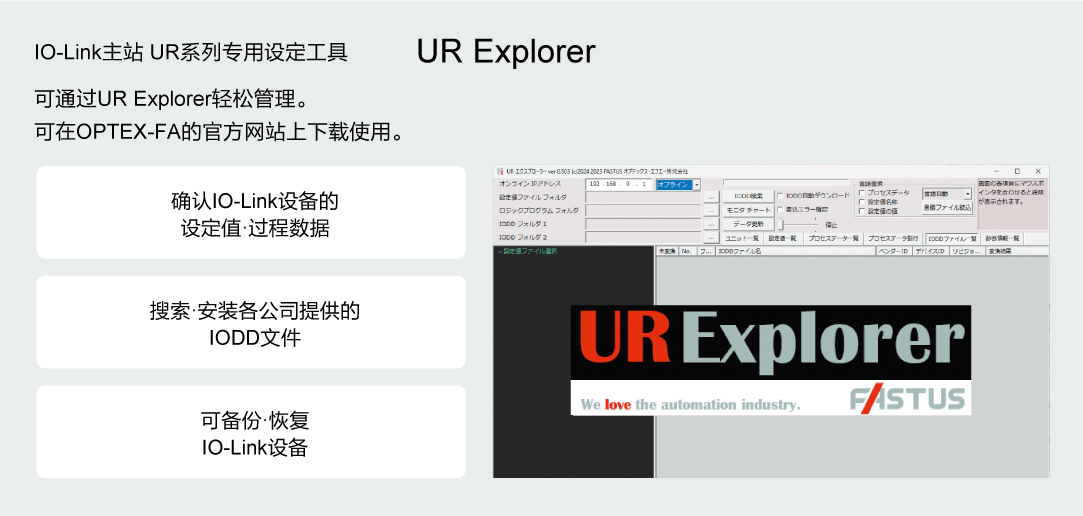

获取预知保全数据
作为服务数据，可以获取各种预知保全数据。基于这些信息，可以计算出产品的最佳维护时间。
并实现数据的顺畅备份与恢复。
可利用IO-Link的应用

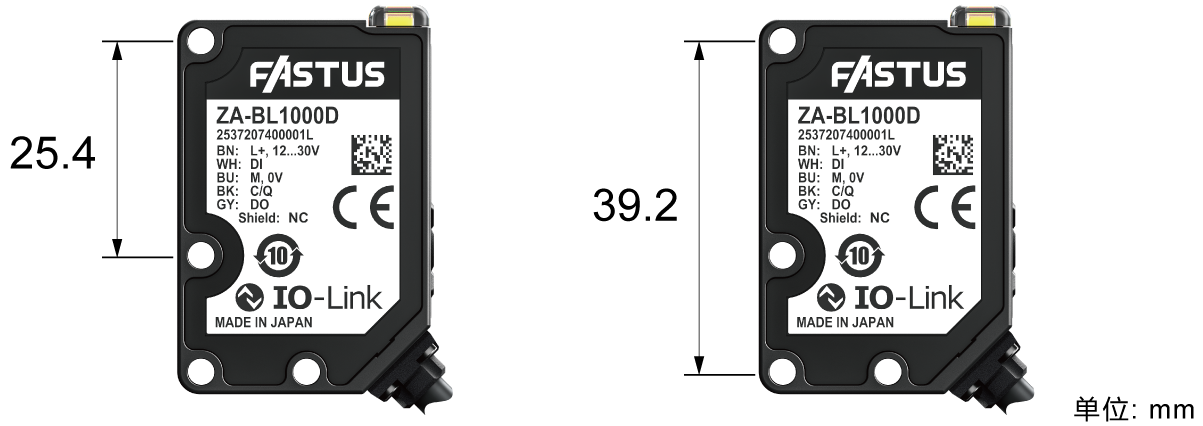

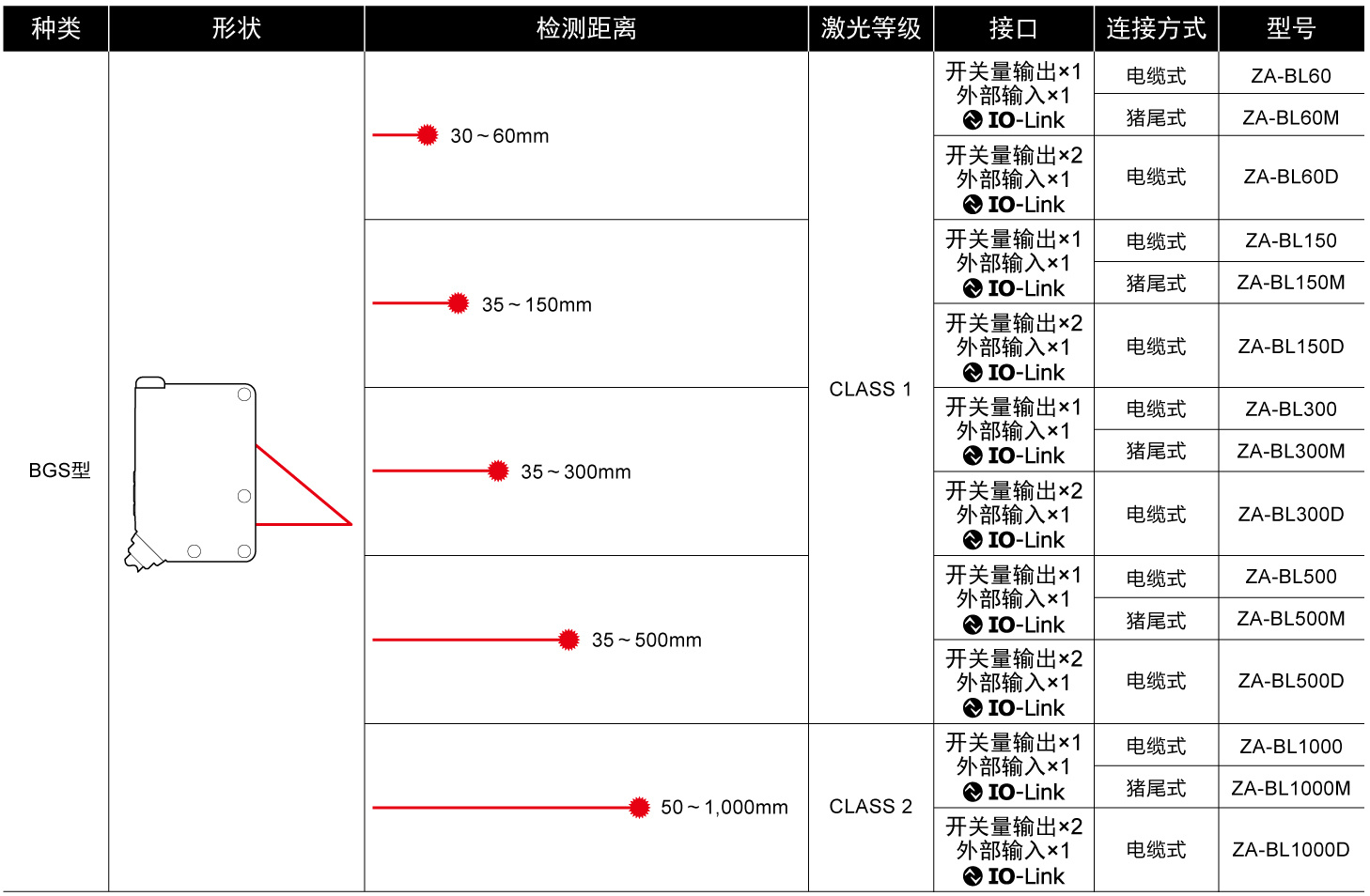

产品阵容
可选购件

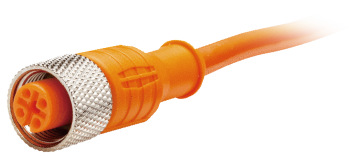

连接电缆线
DOL-1205-G02M 电缆线长2m
DOL-1205-G05M 电缆线长5m

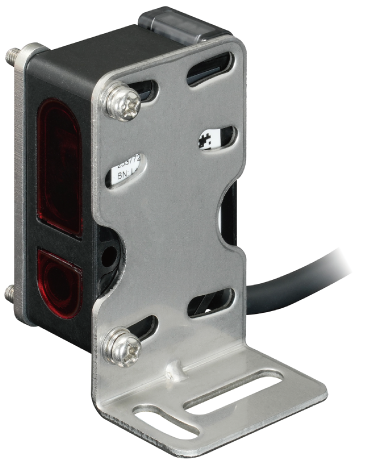

安装支架
BEF-ZA-001
-
建材石板烧制前粘土状板的厚度测量 饼干有无及良品/不良品的检测(2ch输出型)
透明体的通过确认(透明体的单点示教模式) 纸板箱的通过确认
汽车车门的零件确认
-
-
-
各型号规格
型号 1ch型 电缆式 ZA-BL60 ZA-BL150 ZA-BL300 ZA-BL500 ZA-BL1000 猪尾式 ZA-BL60M ZA-BL150M ZA-BL300M ZA-BL500M ZA-BL1000M 2ch型 电缆式 ZA-BL60D ZA-BL150D ZA-BL300D ZA-BL500D ZA-BL1000D 检测距离※1
( )内为检测中心距离30～60mm
（45mm）35～150mm
（92.5mm）35～300mm
（167.5mm）35～500mm
（267.5mm）50～1,000mm
（525mm）显示屏显示范围 27～70mm 32～170mm 32～330mm 32～550mm 40～1,100mm 显示分辨率 0.01mm 0.1mm 0.1mm 0.1mm 1mm 光源 介质 红色半导体激光 波长 663nm 最大输出功率 0.39mW 0.39mW 0.39mW 0.39mW 1mW 脉冲宽度 180µs Max. 激光等级 JIS/IEC/FDA※2 CLASS 1 CLASS 2 光斑尺寸(代表值)※3 约1.7x0.7mm
（距离60mm处）约2.1x0.8mm
（距离150mm处）约5.1x1.8mm
（距离300mm处）约5.8x2.1mm
（距离500mm处）约7.6x2.7mm
（距离1,000mm处）线性精度 ±0.1% of F.S.
（±0.03mm）±0.2% of F.S. (±0.23mm) ±0.3% of F.S.
（±0.8mm）±0.7% of F.S. (±3.3mm) ±1.6% of F.S.
（±15.2mm）分解能 (响应时间50ms时) 0.01mm 0.05mm 0.2mm 0.5mm 2.0mm 重复精度※4 (响应时间50ms时) 0.01mm 0.05mm 0.2mm 0.5mm 2.0mm 最小检测段差※5 0.08mm 0.6mm 2.0mm 7.6mm 36.0mm 温度特性
( )内为检测距离中心以下的数值±0.07（±0.04）％ of F.S./℃ ±0.07（±0.04）％ of F.S./℃ ±0.10（±0.05）％ of F.S./℃ ±0.15％ of F.S./℃ 距离400mm以下 ±0.06％ of F.S./℃ 距离400mm以下 ※1: 本社标准检测物(白色陶瓷)。
※2: 根据FDA Laser Notice No.56的规定，按IEC60825-1:2014的标准进行分类。
※3: 测量中心距离中心强度的1/e²(13.5%)。除了规定的光斑尺寸以外还有漏光，如果检测距离附近周围有反射率高的物体时，可能会受到其影响。※4: 在静止状态下测量时测量值的峰值至峰值。
※5: 最小检测段差: 设为滞后x2。滞后的设定值为: 线性精度÷2 + 重复精度。 例: ZA-BL60，±0.1% of F.S.（±0.03mm）÷2 + 0.01 = 滞后: 0.04mm共通规格
电源电压 DC12~30V±10%(含波纹)、使用IO-Link时: DC18~30V±10％(含波纹) 消耗电流 40mA以下/DC 24V IO-Link (作为设备操作) 修订版 1.1.4 传输速率 COM3（230.4kbps） 过程数据字节数 4byte 最小循环周期 0.6ms 开关量输出 1ch或2ch(通过型号)输出1可切换至IO-Link NPN/PNP集电极开路(功能内切换) 50mA Max./DC 30V 残余电压 1.8V以下 输出模式 NO/NC(功能内切换) 定时器功能 ON延时/OFF延时/单脉冲输出(功能内切换) 0~9999ms可调整 灵敏度调整 各种示教及手动调整 示教模式 BGS单点/BGS窗口/BGS两点/BGS自动/BGS窗口单点/BGS三点/FGS单点※1、透明体的单点 ※1 响应时间 1ms/10ms/20ms/50ms 外部输入 可从激光关闭/激光开启/示教/零点设置/计数复位/同步输入之间选择 显示 显示屏 有机EL显示屏 60×32像素 显示语言: 英文、中文、日文 指示灯 激光发射显示(绿灯亮)、输出显示(橙灯亮/橙灯闪烁)、状态显示(绿灯亮/绿灯闪烁/橙灯亮/红灯闪烁) 连接形态 1ch型 电缆式: 电缆线长2m、Φ4.5mm、猪尾式: M12 4针附带连接电缆 300mm长 最小弯曲半径: 电缆直径×8(固定时、可动时) 2ch型 电缆式: 电缆线长2m、Φ4.5mm、最小弯曲半径: 电缆直径×8(固定时、可动时) 保护电路 反向连接保护、过电流保护 耐环境性 防护等级 IP67(IEC 60529) 使用环境温度/湿度 -10~+55℃/35~85%RH(无结露·结冰) 存储环境温度/湿度 -20~+60℃/35~85%RH(无结露·结冰) 使用环境照度 色温2750K、白炽灯: 30,000lx以下 抗震动 10～55Hz 双振幅1.5mm X,Y,Z 各方向2小时 耐撞击 500m/s² (约50G) X,Y,Z 各方向3次 适用法令 EMC EMC指令(2014/30/EU)、UK EM (Electromagnetic Compatibility Regulations 2016) 环境 RoHS指令(2011/65/EU)、中国RoHS(指令第32号)
UK RoHS (The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012)安全 FDA规则(21 CFR 1040.10 及1040.11) Laser Notice No.56的不同点除外 触电防护等级 等级Ⅲ (IEC61140) 适用规格 EN 60947-5-2、IEC 60825-1 预热时间 约30分 材质 本机PC、前盖PC 重量 1ch型电缆式: 约75g、猪尾式: 约35g、2ch型电缆式: 约80g ※1: 仅能选择1ch。
［ 激光注意事项 ］
● 本产品放射可见光激光束，对应IEC60825-1激光安 全标准的1级或2级。产品上贴有符合规格的标签。
● 将本产品出口到美国时，必须遵守美国FDA(Food and Drug Administration)的激光法规。
● 本产品已向CDRH(Center for Devices and Radiological Health) 提交申报。
● 除此处所述步骤外，任何其他控制或调整操作都可能导致危险的激光辐射曝光。
